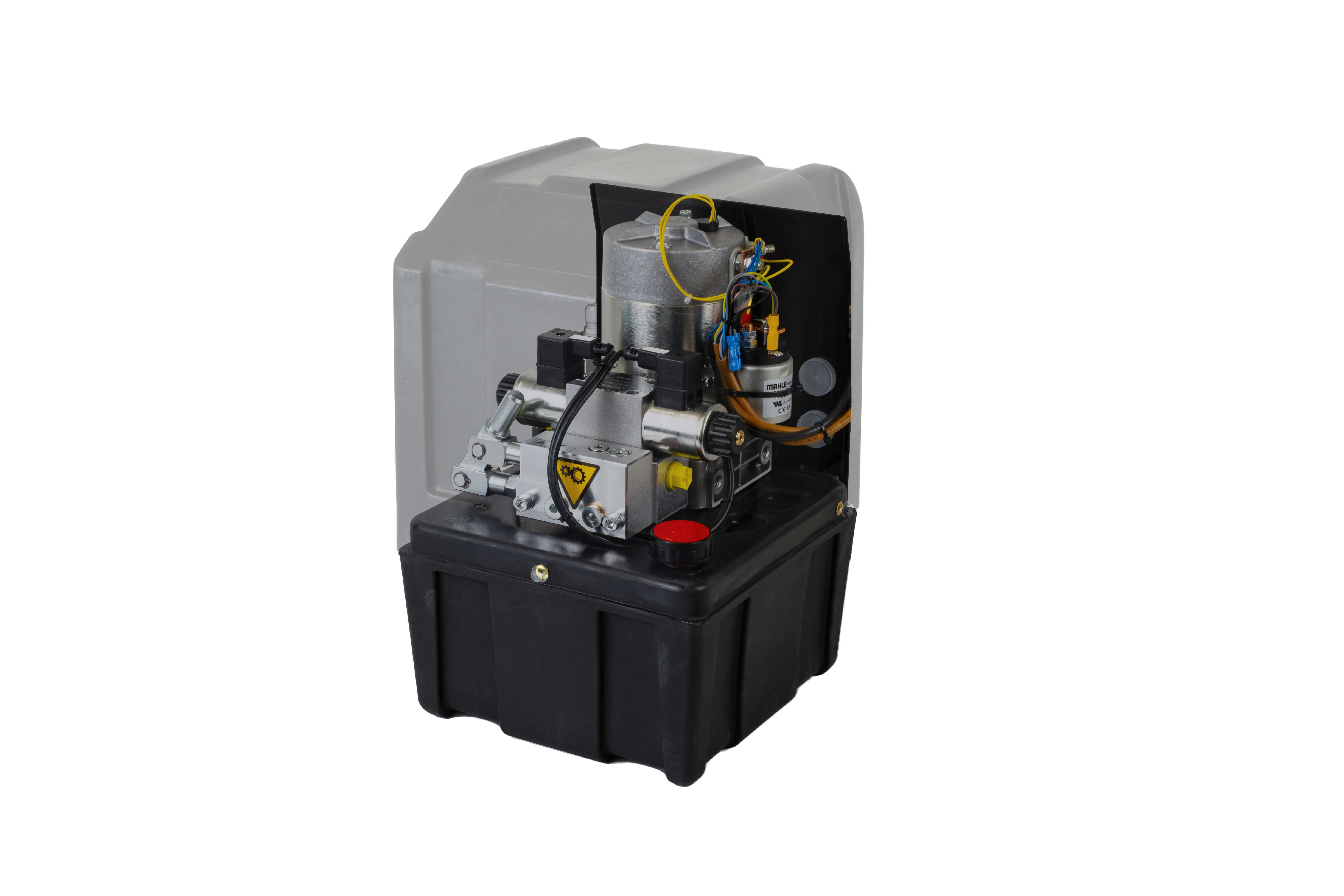

Le centrali compact si basano sul corpo HY 10 con cavità di montaggio valvole secondo lo standard SAE 8 ovvero, ¾” 16 UNF, mentre le porte di collegamento sono filettate Ø1/4” BSP.
Su richiesta sono fornibili filettature Ø3/8 e in formato SAE/NPT.
Possono essere utilizzate pompe unidirezionali a ingranaggi standard del Gr. 1 da 1 cc/giri fino a 9,8 cc/giri fino una pressione massima di 250 bar.
Documentazione
Su richiesta, si possono integrare le pompe manuali di emergenza, moduli con comando flottante per lama sgombraneve e ritegni pilotati.
La gamma di produzione dei nostri serbatoi comprende due versioni in plastica con un volume di 10 L o 20 L, con cover e supporto dedicato
Motori in DC a spazzole da 12V e 24V con potenze comprese da 1,6 kW fino a 3 kW con servizio intermittente e servizio continuo.
| Tipo | Cilindrata cm³/giri |
P2 Pressione di lavoro int. fino a bar |
Serbatoi litri* |
|---|---|---|---|
| HY10 | 1 – 9.8 | 250 | 10 o 20 |
| Potenza motori a C.C. - 12V* kW |
Potenza motori a C.C. - 24V* kW |
|---|---|
| 1.6 - 2.5 | 2.2 - 3 |

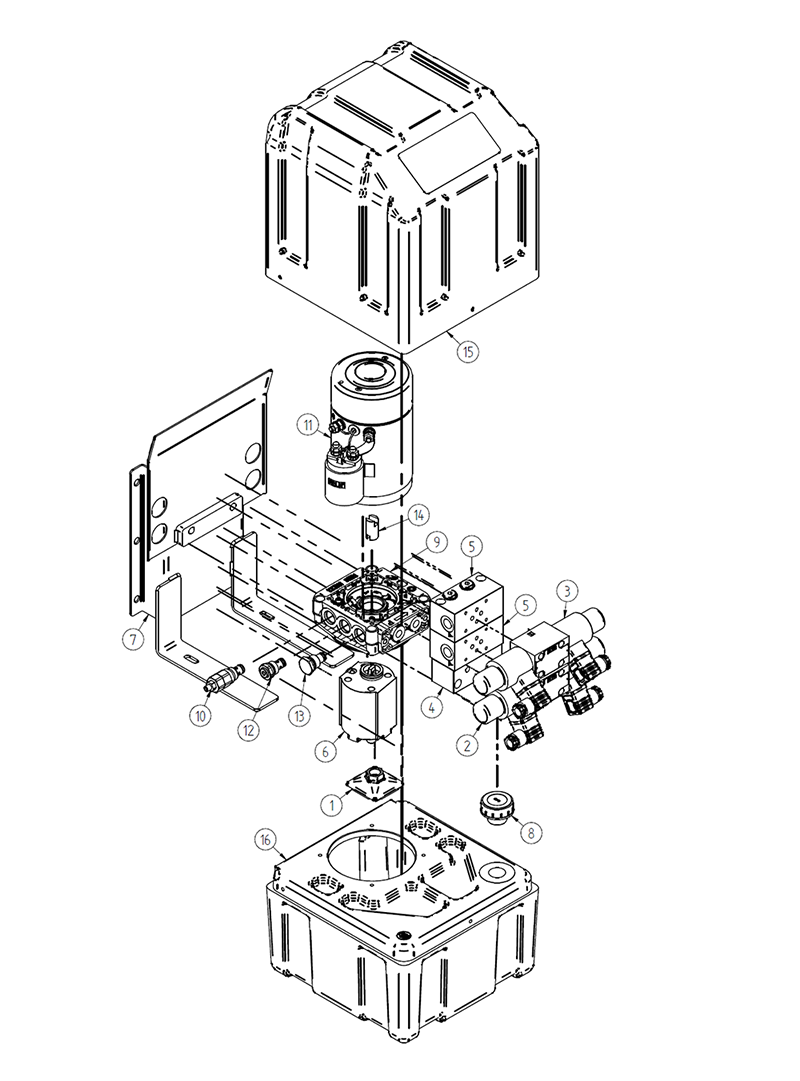

| POSIZIONE | DESCRIZIONE | POSIZIONE | DESCRIZIONE | |||
|---|---|---|---|---|---|---|
| 1 | Filtro aspirazione | 9 | Corpo HY 10 | |||
| 2 | Elettrovalvola cetop 3 | 10 | Valvola massima pressione | |||
| 3 | Elettrovalvola cetop 3 | 11 | Motore elettrico | |||
| 4 | Modulo rotazione 90° | 12 | Valvola di ritegno | |||
| 5 | Base cetop 3 | 13 | Tappo di chiusura cavità valvola | |||
| 6 | Pompa a ingranaggi | 14 | Giunto accoppiamento motore pompa | |||
| 7 | Supporto serbatoio plastica | 15 | Cuffia termoplastica | |||
| 8 | Tappo serbatoio Ø ¾" | 16 | Serbatoio termoplastica |
